007 - Prototype 2.0

Nouveaux gabarits

Les pièces étant essentiellement rectangulaires, et les spécificités étant les encoches identiques d'une pièce à l'autre, l'idée n'est plus de faire un gabarit par pièce mais simplement de prévoir des gabarits pour chacune des encoches différentes.

Et d'une pièce deux coups, que le gabarit permette de tracer les découpes des encoches mais également de positionner les repères de perçage !

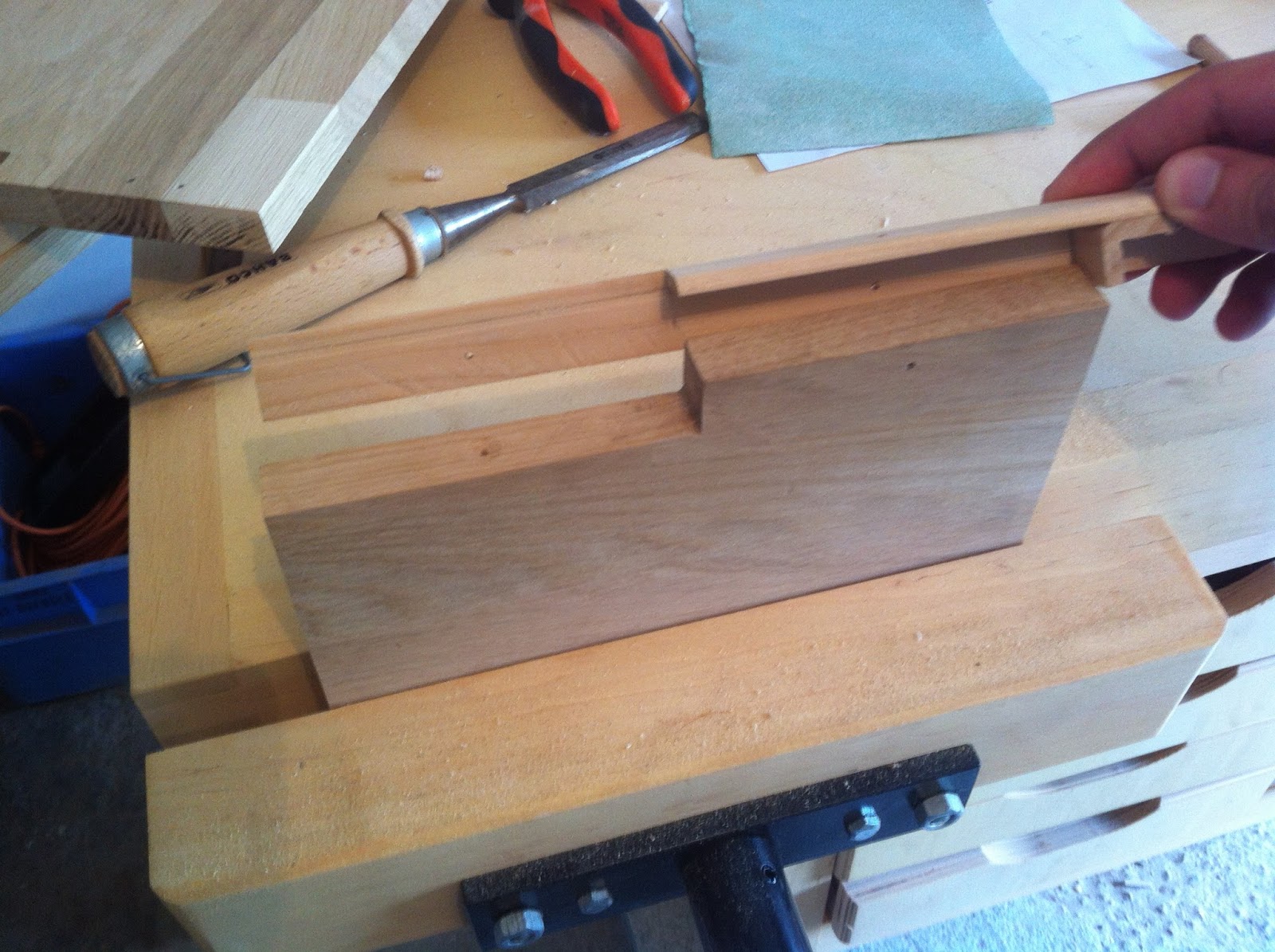

Voilà à quoi ces nouveaux gabarits ressemblent, tout simplement :

En cours de collage ...
Les 2 premiers gabarits finis
Positionnement du gabarit en butée sur une pièce
Gabarit positionné pour marquage du perçage

Fabrication des pièces

Fort de ces nouveaux outils, et d'une intolérance accrue (pas plus d'un mm d'écart sur les découpes !), je repars donc sur la fabrication des 5 pièces de mon prototype.



L'un des intérêts du prototypage, en plus de tester le modèle, est d'estimer le temps de fabrication.
Pour ces 5 pièces, il m'a fallu 3h de découpe et 30m de perçage.
Ces informations vont servir à estimer de temps nécessaire à la réalisation de l'ensemble du meuble.

Mais on peut déjà faire une estimation à la louche par un simple produit en croix ,en se basant sur 192 pièces ayant en moyenne 4 trous : 115 heures de découpe et 19h de perçage !

A quoi il faudra rajouter les finitions ...

Tout un programme !

Assemblage

Voyons voir le résultat :




Conclusion

Objectif atteint ; l'assemblage est simple (ainsi que le démontage), les décalages entre les pièces sont négligeables (et font le charme de l'artisanat, du reste !) et l'esthétique est au rendez-vous !

Prototype validé, on passe à la production !
