005 - Prototype 1.0

Gabarits

Afin d' "industrialiser" la fabrication des pièces, et surtout permettre de les créer rapidement avec une précision acceptable sans retracer / mesurer systématiquement, l'utilisation des gabarits est incontournable. (dans du contre-plaqué de 8mm)

Découpes & perçages

Et c'est parti pour les premières découpes, dans du lamellé-collé de chêne de 18mm d'épaisseur.
Scie circulaire pour les longueurs, scie sauteuse pour la profondeur des encoches ...

Et perçage des nombreux trous à la perceuse colonne.
Quelques difficultés pour le perçage sur la tranche, d'ailleurs, va falloir y remédier d'ailleurs car un calcul rapide donne (192 pièces)x(4 trous en moyenne)=768 trous à faire !!!

Assemblage

Vient le moment de l'assemblage. Souhaitant que le meuble soit démontable, je n'ai pas opté pour des tourillons classiques mais pour du tourillon en pin, lisse. Acheté en 2m de long, ça me permet d'en découper aux dimensions que je souhaite, selon l'assemblage.

1. longueur 18mm pour boucher les trous inutilisés
2. longueur 36mm pour traverser une pièce et s'enfoncer dans la tranche d'une autre
3. longueur 54mm pour traverser une pièce, et en maintenir une au-dessus et une en dessous

Et voilà le résultat :

Conclusions

• Pour un prototypage rapide, le résultat est déjà sympathique !
• Un assemblage difficile du fait de perçages pas assez précis
• Les tourillons lisses ne maintiennent pas assez la structure
• Des décalages de pièces un peu trop importants, comme l'illustre la photo juste au dessus, du fait de découpes un peu trop rapides ...

004 - Modélisation

Vue d'ensemble

Assemblages

Un petit module de Sketchup bien pratique pour faire des vues éclatées : Mover, rebaptisé MoveIt

Vous le trouverez ici : MoveIt

Voilà le résultat :

Le seul petit inconvénient de ce module est qu'il n'éloigne pas de lui-même les pièces, il faut le faire vous-même, pièce par pièce (à vous de prévoir des groupes de pièces afin de vous simplifier la tâche).

Si vous connaissez un module permettant d'écarter toutes les pièces les unes des autres, je suis preneur ...

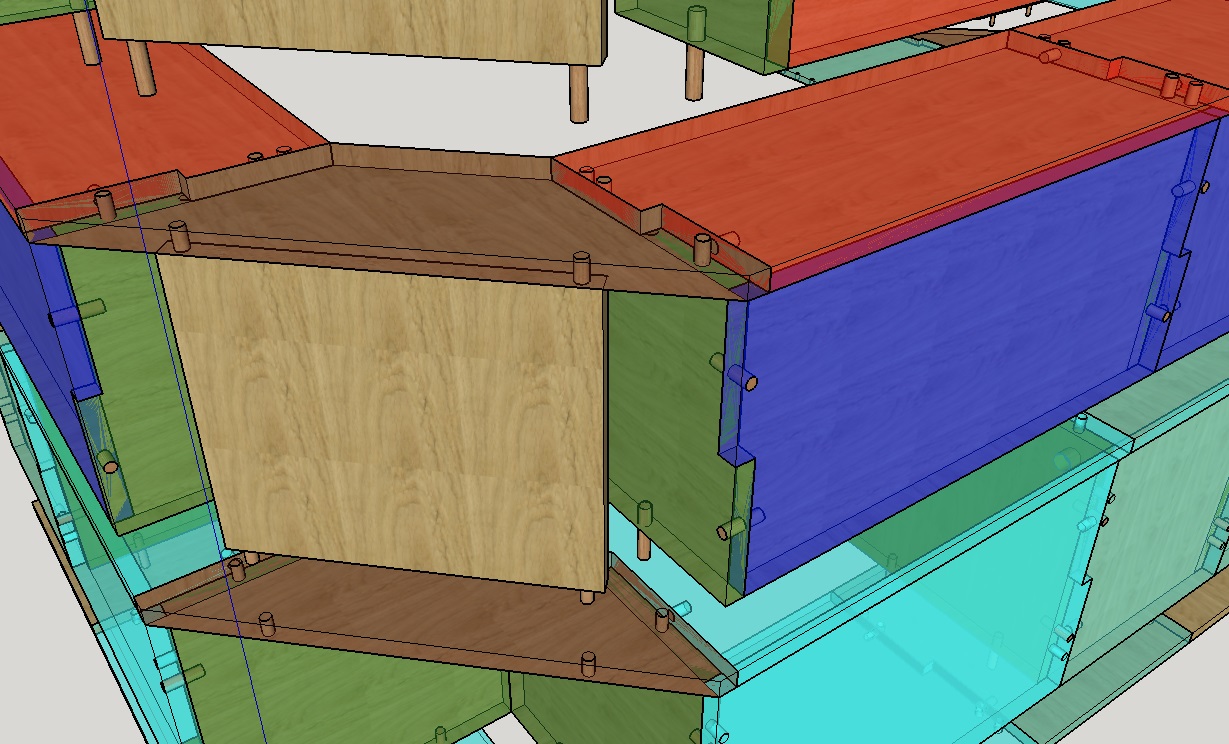

Et en jouant avec couleurs et transparences, ça permet de voir un peu plus en détail les correspondances entre les tourillons et les trous ...

Liste des pièces

C'est là que BLB Bois intervient !

D'abord pour lister les pièces : le module Fiche de Débit

Ce qui permet de lister vos pièces, leur nombre et leur dimension. Après re-travail dans Excel, voilà le résultat :

Y a de quoi faire, comme vous pouvez le constater ...
Mais ça permet d'avoir une première estimation à la louche :

• du nombre de planches qu'il va falloir
• du coût de l'ensemble, par conséquence
• du temps qu'il va falloir pour découper et percer tout ça !!!

Le prototypage va permettre de valider l'ensemble du modèle, et d'affiner les estimations ...

Plans détaillés

Afin de réduire les quantités de bois nécessaire, je m'attaque donc au prototypage de la partie la plus haute de la bibliothèque, destinée aux romans format poche. Seulement 3 pièces différentes nécessaires, et un total de 5 pièces à réaliser.

Pour pouvoir passer au prototypage, il nous faut des plans détaillés des pièces.

BLB-Bois intervient à nouveau, avec son précieux module Mise en page

En quelques clics, quelques cotes, voilà le résultat :

Evidemment, ce ne sont que des impressions écrans, mais vous pouvez les imprimer directement (sans le fond gris), et vous obtenez des plans nickels : plus qu'à passer à l'atelier, enfin !

003 - Pourquoi & comment modéliser

Pourquoi ?

Et oui, quel intérêt me direz-vous ? C'est vrai que c'est très chronophage, assez technique et on ne voit pas forcément tout de suite l'intérêt ... Mais avec le recul, quand je vois le temps que j'ai passé à modéliser, re-modéliser, re-re-modéliser mon meuble, c'est autant de prototypes épargnés ... donc du temps, de la patience et des matières premières économisés !

Et étant donné la complexité des assemblages de mes pièces, et ma volonté de simplifier au maximum, il était essentiel pour moi de pouvoir de contrôler l'assemblage de mes pièces, et que tous les trous & tourillons ne viennent pas gâcher l'esthétique de l'ensemble ...

Comment ?

Au départ, je travaillais avec un logiciel de pointe, fleuron de la CAO (Conception Assistée par Ordinateur) française : CATIA de chez Dassault Systems, largement utilisée dans l'industrie. Autant dire que j'ai passé des dizaines voir centaines d'heures sur mes premières modélisations, à rentrer chaque cote, contrôler chaque surface, définir les positionnements des pièces les unes par rapport aux autres ... Un outil professionnel, des exigences professionnelles !

Et puis j'ai testé cette année Google Sketchup, et c'est la révolution. La version gratuite s'adresse vraiment aux particuliers qui veulent simplement bricoler ! Plus besoin de rentrer de cotes, les positionnement de font directement à la souris. Dans la mesure où on reste dans des formes et des positionnements simples (ce qui est souvent le cas des bricolages "maison"), tout se fait à la souris, le logiciel proposant de lui-même les actions qui vont bien ... Que du bonheur, et des modélisations super rapides !!!

Et ce qui est bien avec le gratuit "ouvert", c'est que des gens prennent le temps de développer de précieux modules complémentaires, pour enrichir les fonctionnalités (celles disponibles dans la version gratuite en tout cas). Je vous invite à visiter le site de BLB Bois, qui mets à disposition un certain nombre de modules pour vous faciliter la vie : fiche de débit, plans normalisés de vos pièces, calepinage, ... le tout très bien documenté (par des vidéos).

002 - Conception

La conception, c'est quoi ?

Alors je ne suis pas certain de ce que je vais avancer, mais pour moi la conception concerne uniquement la partie théorique : dimensionnement, choix des matériaux, croquis, modélisation 3D  (Conception Assistée par Ordinateur),... jusqu'au prototypage. La réalisation concernant la fabrication du produit final.

J'en profite pour préciser que je ne suis pas menuisier, ni même artisan. Je suis dans l'informatique, rien à voir. D'où quelques lacunes... Mais comme dirait l'autre : à cœur vaillant rien d'impossible !

Genèse (rapide) du projet

L'idée date de 2006 environ, le projet consistait alors à fabriquer un bar modulable (qui puisse suivre les déménagements et s'adapter à toute configuration de salon).

Des pièces qui s’emboîtent les unes au dessus des autres grâce à des rainures qui vont bien, de jolies queues droites que des tourillons viennent bloquer par le dessus (oui, ça doit rester démontable donc pas de queue d’aronde) ... Première mouture priorisant l'esthétique à la faisabilité. Résultat : pas une pièce n'a vu le jour en 4 ans, à peine un embryon de premier prototype d'une simple pièce !

Au fil des ans, les plans (et les salons) ont évolué ... le concept s'est simplifié... Suppression des rainures et réutilisation au maximum des pièces afin de limiter le nombre total de pièces différentes (et donc simplifier la réalisation).

En 2013, nouveau salon, nouvelle direction : l'idée était d'entourer la TV de rangements (petit appart pour le coup).

Et du jus de cerveau pour limiter le nombre de pièces, donc des prises de tête pour faire coïncider les "dents" et qu'il n'y ait pas de trous ...

En couleurs, pour constater du nombre limité de pièces différentes

Détail des dents ...

Et 2015, nouvelle révision : l'urgence n'est plus à stocker l'apéro ni le bazar mais la lecture !
J'en étais encore à me poser la question de juste finaliser les plans et les envoyer à un menuisier ... et puis finalement la scie circulaire et un vrai établi de menuisier ont fini d'équiper mon atelier, du coup c'est décidé : je me lance !

Simplification une nouvelle fois, drastique pour le coup : réduction du nombre de "dents" à 2 par arrête, assemblage uniquement par tourillons ... ça commence à prendre forme, à être esthétique, modulable et réalisable ! Les détails dans le prochain article ...

001 - Cahier des charges

Objectif

Réaliser une bibliothèque de qualité, mais qui reste entièrement modulable et démontable, afin de s'adapter à des besoins et des environnements variables

Vue d'artiste (si si) réalisée en fin de CAO, bien évidemment

Contraintes

Cette bibliothèque devra être :

• entièrement modulable (3 profondeurs différentes pour accueillir des romans format poche, des romans grand format, et des bandes-dessinées / grands livres reliés)
• bien finie de tout angle (le meuble pouvant séparer un salon en 2, cela nécessite qu'il soit esthétique de face comme de dos !)
• simple à monter/démonter, de préférence tout en bois (sans clous ni vis ... ni colle)
• techniquement pas trop compliquée à réaliser (atelier amateur, avec les outils de base à disposition : scie circulaire, scie sauteuse, perceuse colonne ... et tous les outils manuels courants ...)

Dimensions

N'ayant pas encore pris le temps de compter le nombre de livres à faire tenir dans cette bibliothèque (une journée de désœuvrement complet, peut-être, mais vu le chantier ce n'est pas près d'arriver !), je me suis contenté de mesurer la largeur de livres, et c'est déjà impressionnant car il faut y ranger quelques :

• 4,5m de BD
• 2,5m de grands livres reliés
• 2,5m de grands romans
• 7,5m de romans format poche

L'essentiel des livres, dans de l'étagère de base (en agglo)
